RO-HF120,熱消RO系統

                                                       RO-HF120,熱消RO系統

活水透析直供水,RO水無二次污染,配合熱消去除生物膜,水質最有保障

產水量 12,000 公升/小時,at 25℃

適用於200床以上 ,最多250床,洗腎機透析用水

適用於自來水水質,TDS1,000 mg/L之水源

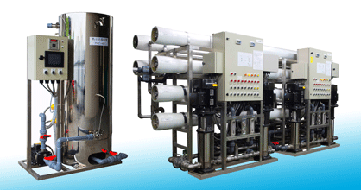

前處理過濾系統 RO主機+熱消系統



  RO-HF120,熱消RO系統組成規格說明

   Model



     原水加壓泵浦 CM15-2 x 2     離心式不鏽鋼泵浦,流量 24,000LPH,at 34MH,220V,4000W
     積層過濾器 : SAFM-80     FRP Tank-4272,無煙煤石英砂礫石等濾材:850公升,自動逆洗控制
     軟水機 : RF-80     FRP Tank-4272,鈉型交換樹脂濾材:850公升,自動再生逆洗控制
     活性碳過濾器 : SAFC-80     FRP Tank-4272,椰殼活性碳濾材:850公升,自動逆洗控制
     5 μm過濾器: ST-F40x 2    5μm,40"濾芯x 5支 x 2 ,不鏽鋼過濾器外殼
     RO主機

RO-HF120

1. RO膜管: TFC-8040 x 12

2. RO泵浦: CRI15-10,不鏽鋼多段離心泵浦

3. 膜管外殼: 不鏽鋼#304 x 6

4. 產水量 ≧ 12,000 LPHat 25℃

5. 回收率: 50%以上

    熱消裝置 PHD-400

1. 帶電加熱保溫熱水桶,外被保溫層材料採用聚氨酯

2. 熱水桶材質不鏽鋼,表面拋光300 mesh上開人孔蓋,

3. 加熱棒功率: 9 kW220/380V60Hz

4. 輸送泵浦: 材質不鏽鋼耐熱循環泵浦

5. 溫度控制: 電子顯示,恆溫自動控制

6. 在線溫度監測,溫度未達85℃自動持續加溫。

7. 光電外接: HLML,2段水位開關

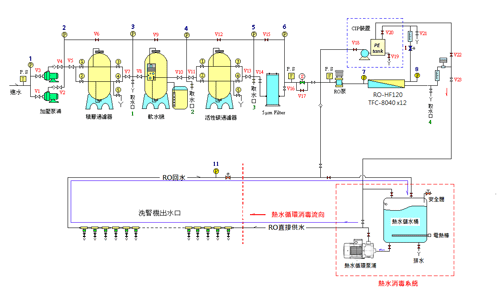

            RO-HF120,熱消RO系統流程圖

RO-HF120,熱消RO系統功能說明

  適用洗腎機床數

200~250床,洗腎機透析用水

   1. RO產水、回收率    RO產水量 ≧ 12,000 LPH 以上,at 25℃ , 回收率: 50 %以上
   2. RO水質

RO採用TFC- 8040 RO膜管, 造水量大, 高除鹽率99% (單支 )

RO產水水質符合現行AAMI RD62規定23項水質要求標準, 以及細菌、內毒素規定

   3. 供水方式    活水透析,RO產水直接供水到透析機,不用儲水桶儲水, 定壓供水到洗腎機,
   4. 配管方式

RO設備管路連接,路管件材質: SCH-80 PVCClean PVC

到洗腎室供水管路材質: 熱水專用 CPVC PEX

   5. 電力控制操作盤

   電力控制操作盤,也可選用智慧型PLC微電腦控制系統,包含

   人機介面顯示監控、警告、運轉數據記錄列印,遠端監控…等

6. RO膜管與供水管道消毒

   熱水消毒獨立按健,可執行

   RO膜管熱水消毒,與供水管道熱水消毒

7. 2-pass RO系統

當自來水TDS 1,000 mg / L, 可採用2-pass RO系統

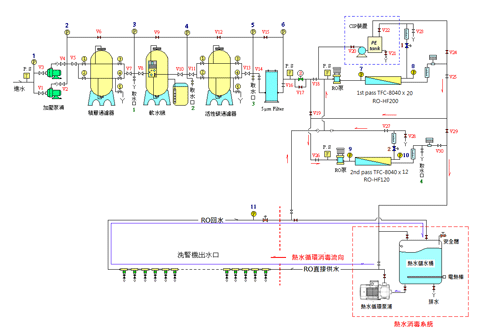

RO-HF120, 2-pass 熱消RO系統流程圖
