135床內容

                               RO-HF80透析用水之淨化系統

產水量 ≧ 8,000 公升/小時,at 25℃

適用於140床以上 ,最多170床,洗腎機透析用水

適用於自來水水質,TDS≦1,000 mg/L之水源

前處理過濾系統 RO主機 儲水供水及除菌系統



  RO-HF80透析用水之淨化系統,組成規格說明

項   目 Model

規  格  說  明

     原水加壓泵浦 CM10-3 x 2     離心式不鏽鋼泵浦,流量 16,000LPH,at 42MH,220V,4000W
     積層過濾器 : SAFM-70     FRP Tank-3672,無煙煤、石英砂、礫石等濾材:650公升,自動逆洗控制
     軟水機 : RF-70     FRP Tank-3672,鈉型交換樹脂濾材:650公升,自動再生、逆洗控制
     活性碳過濾器 : SAFC-70     FRP Tank-3672,椰殼活性碳濾材:650公升,自動逆洗控制
     5 μm過濾器: ST-F30x 2    5μm,30"濾芯x 5支 x 2 ,不鏽鋼過濾器外殼
     RO主機

RO-HF80

   1. RO膜管: TFC-8040 x 8支

   2. RO泵浦: CRI15-8,不鏽鋼多段離心泵浦

   3. 膜管外殼: 不鏽鋼#304 x 8支

   4. 產水量 ≧ 8,000 LPH,at 25℃

   5. 回收率: 50%以上

     儲水桶 ST-2000 x 2

   1. 儲水量: 4000公升, 儲水桶內外表面拋光300 meshes

   2. 上開人孔蓋, 0.2μm air filter, 水位計

   3. 光電外接: HL、ML、LL、LLL 4 段水位開關

     供水泵浦 CM3-4 x 4    二組供水回路以上
     UV 殺菌器 UV-R12     二支36"UV燈管, UV殺菌劑量:30000μs.w/cm2
     U/F超過濾

UF-R4040 或

HF-R5043

   Spiral wound membrane, 材質: PVDF

   Hollow fiber membrane, 材質: Polysulfone

     UV殺菌器(回水)

UV-R06    二支14"UV燈管, UV殺菌劑量:30000μs.w/cm2 ,

     0.2μm 過濾器

MF-0220

   二支20" x 0.2μm濾芯
     臭氧殺菌器 (選項)

OZO-H40

  夜間自動消毒系統

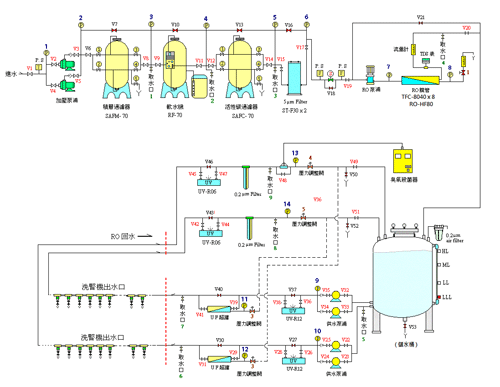

            RO-HF80透析用水之淨化系統流程圖



RO-HF80透析用水之淨化系統功能說明

  適用洗腎機床數

140~170床,洗腎機透析用水

   1. RO產水、回收率    RO產水量 ≧ 8,000 LPH 以上,at 25℃ , 回收率: 50 %以上
   2. RO水質

   RO採用TFC- 8040 RO膜管, 造水量大, 高除鹽率99% (單支 )

   RO產水水質符合現行AAMI RD62規定23項水質要求標準, 以及細菌、內毒素規定

   3. 殺菌方式

   供水到使用點經 253.7 nm UV 殺菌燈照射, UV照射劑量強度為30,000μw.s/cm2以上

   被UV殺死的細菌, 再經過孔徑為0.01μm之UF 的排水端排出, 以確保供水到洗腎機之RO水

   之細菌及內毒素符合標準,回水經UV殺菌及0.2μm細菌過濾器, 以確保無逆向汙染回到儲水桶

   可選配OZONE ( UV type )臭氧在夜間自動執行儲水桶及供水管道消毒殺菌

   4. 供水方式

   衛生級全密閉不銹鋼SUS-316或304儲水桶儲水, 泵浦循環定壓供水到洗腎機

   視需要可以單回路、雙回路、或多回路供水

   5. 配管方式

   全套RO設備管路連接,包含到洗腎室管路管件材質: SCH-80 PVC或Clean PVC

   純水出水口: 1/2 ”不銹鋼#316 球閥 + 快速接頭

   6. 電力控制操作盤

   電力控制操作盤,也可選用智慧型PLC微電腦控制系統,包含

   人機介面顯示監控、警告、運轉數據記錄列印,遠端監控…等

   7. RO膜管與供水管道消毒



   每月應做儲水桶及供水管道消毒

   1. 採用熱水消毒,可分為RO膜管熱消,與供水管道熱消

   2. 化學藥劑消毒,化消後應以RO水做清洗,並檢驗消毒藥劑殘餘量,直到殘餘量低於標準

    後才算消毒完成, 以確保用水安全

   8.  2-pass RO系統

   當自來水TDS ≧ 1,000 mg / L, 可採用2-pass RO系統

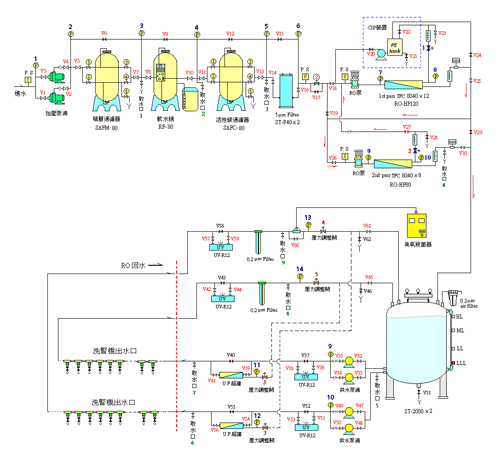

  RO-HF80,2-pass RO系統流程圖
