RO-HD20透析用水之淨化系統 |
||
產水量 ≧ 600 公升/小時,at 25℃ |
||
適用於10床以上 ,最多15床,洗腎機透析用水 |
||
適用於自來水水質,TDS≦1,000 mg/L之水源 |
||
前處理過濾系統 | RO主機 | 儲水供水及除菌系統 |
RO-HD20透析用水之淨化系統,規格說明 |
||
項 目 | Model |
規 格 說 明 |
原水加壓泵浦 | CM1-3x 2 | 離心式不鏽鋼泵浦,流量 1,200LPH,at 35 MH,220V,430W |
積層過濾器 : | SAFM-15 | FRP Tank-1354,無煙煤、石英砂、礫石等濾材:70公升,自動逆洗控制 |
軟水機 : | RF-15 | FRP Tank-1354,鈉型交換樹脂濾材:70公升,自動再生、逆洗控制 |
活性碳過濾器 : | SAFC-15 | FRP Tank-1354,椰殼活性碳濾材:70公升,自動逆洗控制 |
5 μm過濾器: | SF-0520+0510 | 5μm,10"濾芯x 3支 ,p.p過濾器外殼 |
RO主機 |
RO-HD20 |
1. RO膜管: TFC-4040 x 2支 2. RO泵浦: CRI1-17,不鏽鋼多段離心泵浦 3. 膜管外殼: 不鏽鋼#304 x 2支 4. 產水量 ≧ 600 LPH,at 25℃ 5. 回收率: 50%以上 |
儲水桶 | ST-600 |
1. 儲水量: 600公升, 儲水桶內外表面拋光300 meshes 2. 上開人孔蓋, 0.2μm air filter, 水位計 3. 光電外接: HL、ML、LL、LLL 4 段水位開關 |
供水泵浦 | CM1-3 x 2 | 一組供水回路 |
UV 殺菌器 | UV-R12 | 二支36"UV燈管, UV殺菌劑量:30000μs.w/cm2 |
U/F超過濾 |
UF-R4040 或 HF-R5043 |
Spiral wound membrane, 材質: PVDF Hollow fiber membrane, 材質: Polysulfone |
UV殺菌器(回水) |
UV-R06 | 二支14"UV燈管, UV殺菌劑量:30000μs.w/cm2 , |
0.2μm 過濾器 |
MF-0220 |
一支20" x 0.2μm濾芯 |
臭氧殺菌器 (選項) |
OZO-H10 |
夜間自動消毒系統 |

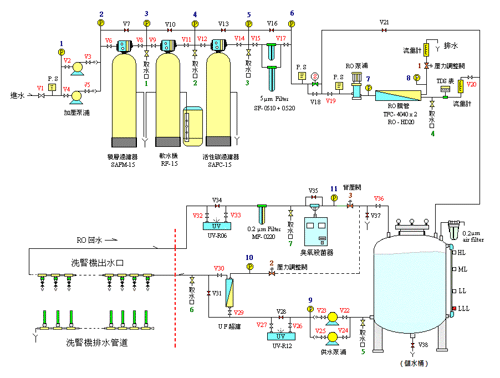

RO-HD20透析用水之淨化系統流程圖 |
|
適用洗腎機床數 |
10~15床,洗腎機透析用水 |
1. RO產水、回收率 | RO產水量 ≧ 600 LPH 以上,at 25℃ , 回收率: 50 %以上 |
2. RO水質 |
RO採用TFC- 4040 RO膜管, 造水量大, 高除鹽率99% (單支 ) RO產水水質符合現行AAMI RD62規定23項水質要求標準, 以及細菌、內毒素規定 |
3. 殺菌方式 |
供水到使用點經 253.7 nm UV 殺菌燈照射, UV照射劑量強度為30,000μw.s/cm2以上 被UV殺死的細菌, 再經過孔徑為0.01μm之UF 的排水端排出, 以確保供水到洗腎機之RO水 之細菌及內毒素符合標準,回水經UV殺菌及0.2μm細菌過濾器, 以確保無逆向汙染回到儲水桶 可選配OZONE ( UV type )臭氧在夜間自動執行儲水桶及供水管道消毒殺菌 |
4. 供水方式 |
衛生級全密閉不銹鋼SUS-316或304儲水桶儲水, 泵浦循環定壓供水到洗腎機 視需要可以單回路、雙回路、或多回路供水 |
5. 配管方式 |
全套RO設備管路連接,包含到洗腎室管路管件材質: SCH-80 PVC或Clean PVC 純水出水口: 1/2 ”不銹鋼#316 球閥 + 快速接頭 |
6. 電力控制操作盤 |
電力控制操作盤,也可選用智慧型PLC微電腦控制系統,包含 人機介面顯示監控、警告、運轉數據記錄列印,遠端監控…等 |
7. RO膜管與供水管道消毒
|
每月應做儲水桶及供水管道消毒 1. 採用熱水消毒,可分為RO膜管熱消,與供水管道熱消 2. 化學藥劑消毒,化消後應以RO水做清洗,並檢驗消毒藥劑殘餘量,直到殘餘量低於標準 後才算消毒完成, 以確保用水安全 |
8. 2-pass RO系統 |
當自來水TDS ≧ 1,000 mg / L, 可採用2-pass RO系統 |

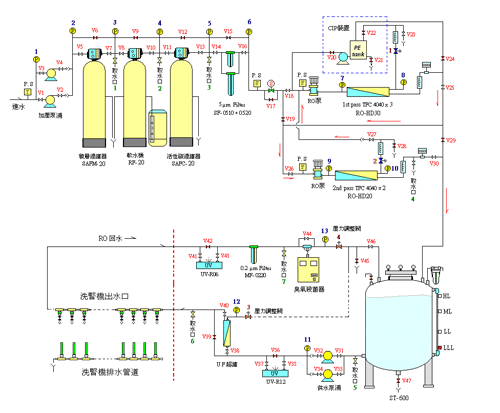

RO-HD20,2-pass RO系統流程圖 |
|
|
